محاسبه رنج سوئیچ اختلاف فشار هوا برای فن هواساز

محاسبه رنج سوئیچ اختلاف فشار هوا برای فن هواساز

به طور کلی، برای نظارت بر فن‌ها و تشخیص افت فشار در سیستم‌های  HVAC، و تهویه مطبوع رنج سوئیچ اختلاف فشار معمولاً بر اساس افت فشار مورد انتظار فن انتخاب می‌شود. بهتر است دستورالعمل سازنده هواساز را مطالعه کرده و افت فشار مطلوب را بررسی کنید. همچنین، توصیه می‌شود با طراح سیستم تهویه یا مهندس مکانیک مشورت کنید تا رنج دقیق‌تری متناسب با نیازهای خاص سیستم شما انتخاب شود.

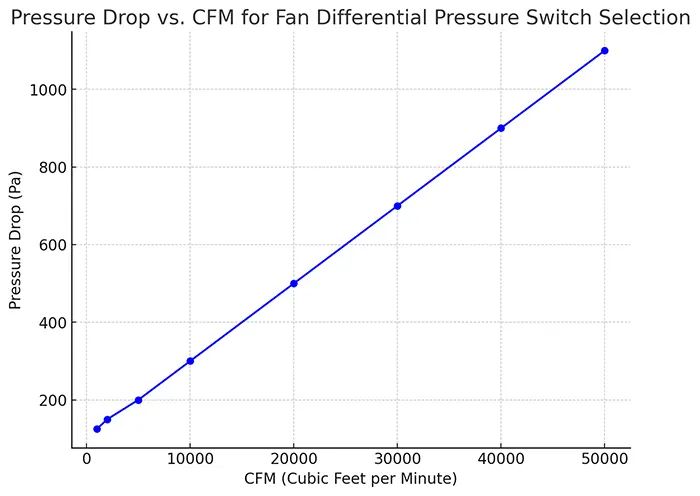

اما در صورت عدم دسترسی به اطلاعات دقیق می توانید به صورت تقریبی از نمودار افت فشار معمول در هواساز بر حسب ظرفیت هوا (CFM) را برای انتخاب سوئیچ اختلاف فشار استفاده نمایید.

همانطور که مشاهده می‌کنید، با افزایش ظرفیت CFM، افت فشار نیز افزایش می‌یابد. این پیش‌فرض‌ها می‌توانند به عنوان راهنمایی برای انتخاب رنج مناسب سوئیچ اختلاف فشار برای فن‌های مختلف استفاده شوند. به طور مثال برای ظرفیت‌های پایین‌تر 1000 CFM ، افت فشار حدود 125 پاسکال  و با افزایش ظرفیت تا 50,000 CFM ، افت فشار می‌تواند به حدود 1100 پاسکال برسد. با استفاده از این نمودار، می‌توانید رنج مناسب سوئیچ اختلاف فشار هوا برای فن هواساز که بر اساس ظرفیت هواساز ارایه شده است، انتخاب کنید

نکته مهم انکه محدوده بالای سوئیچ اختلاف فشار می بایست از بیشترین میزان اختلاف فشار محاسبه شده بالاتر باشد تا سوییچ از آسیب های مکانیکی احتمالی مصون بماند.
